Hộp phối quang ODF là gì ?

Hộp phối quang hay còn gọi là hộp ODF là một loại thiết bị được dùng để phân phối quang từ các sợi dây hàn cáp quang sang nhiều thiết bị khác. Hộp phối quang, hộp ODF có vai trò chứa và bảo vệ các điểm dây hàn quang quang đảm bảo cho các kết nối bên trong ổn định.

Hiện nay trên thị trường đang có rất nhiều loại ODF khác nhau như: ODF trong nhà và ODF ngoài trời. Mỗi dòng lại có kích thước lớn nhỏ và sử dụng chất liệu khác nhau, mang tới cho người dùng nhiều sự lựa chọn thích hợp.

Cấu tạo của hộp phối quang

Vỏ hộp

Vỏ hộp phối quang có khá nhiều loại tùy vào dung lượng và nhu cầu sử dụng. Ví dụ: Hộp phối quang có dung lượng nhỏ như 2FO, 4FO, 8FO thường được sử dụng trong nhà và được làm bằng nhựa. Các loại có dung lượng cao hơn như 12,24,48.... thường được làm bằng thép để đảm bảo độ bền chắc.

Phụ kiện bên trong vỏ hộp

Một hộp phối quang ODF đầy đủ phụ kiện bao gồm bên trong nó là:

• Khay hàn quang
• Dây hàn quang pigtal
• Đầu nối quang Adaptor
• Ốc vít để gắn ODF vào tủ, tường...

Tầm quan trọng của tủ phối quang

Việc lựa chọn ODF không giới hạn trong cấu trúc, nhiều yếu tố như ứng dụng nên được xem xét. Một số quan trọng nhất được kể đến như sau.

Số lượng sợi

Với số lượng kết nối sợi ở những nơi như trung tâm dữ liệu tăng lên, nhu cầu ODF mật độ cao trở thành xu hướng. Và rất phổ biến để tìm ODF với 24FO , 48FO hoặc thậm chí 144FO cho cáp quang trên thị trường hiện nay. Trong khi đó, nhiều nhà cung cấp có thể cung cấp ODF tùy chỉnh theo yêu cầu của khách hàng.

Khả năng quản lý

Mật độ cao là tốt nhưng quản lý không dễ dàng. Yêu cầu cơ bản là ODF phải cho phép dễ dàng truy cập vào các đầu nối ở mặt trước và mặt sau của các cổng đó để chèn và loại bỏ. Điều này đòi hỏi ODF phải dành đủ không gian. Ngoài ra, màu của các bộ điều hợp được cài đặt trên ODF phải phù hợp với mã màu của các đầu nối cáp quang để tránh kết nối sai.

Tính linh hoạt

Như đã đề cập, ODF gắn kết tương đối linh hoạt trong các ứng dụng với thiết kế mô-đun. Tuy nhiên, khía cạnh khác có thể tăng tính linh hoạt của ODF có hiệu quả là kích thước cổng cho các bộ điều hợp trên ODF.

Bảo vệ

Khung phân phối quang tích hợp các kết nối sợi quang trong đó. Các kết nối sợi quang như khớp nối, đầu nối cáp quang thực sự rất nhạy cảm trong toàn bộ mạng truyền dẫn và liên quan trực tiếp đến sự ổn định và độ tin cậy của mạng. Do đó, một ODF tốt nên có thiết bị bảo vệ để ngăn chặn các kết nối sợi quang khỏi thiệt hại do bụi hoặc căng thẳng.

Hộp Phối quang ODF được sử dụng như thế nào?

Hộp phối quang chứa các dây nối quang (fiber optical pigtail) và các mối hàn cáp quang bên trong, một đầu của dây nối quang pigtail hàn vào sợi cáp quang, đầu còn lại của dây nối quang pigtail được cắm vào các adaptor, để rồi dây nhảy quang optical patchcord nối từ adaptor tới các thiết bị quang.

Ví dụ:

Vỏ một hộp phối quang ODF 24FO thường sẽ có sẵn thanh Blank bên trong. Thanh Blank này để gắn các Adapter ( SC, LC hoặc FC tùy theo nhu cầu).

Một đầu Adapter sẽ cắm dây hàn quang ( dây hàn quang nối với dây cáp quang và được bảo vệ bằng ống co nhiệt sau đó cố định trên khay hàn quang).

Một đầu còn lại của Adapter sẽ dùng dây nhảy quang để kết nối tới các thiết bị như: Converter quang hoặc qua cổng module quang cắm vào Converter quang.

Các loại hộp phối quang hiện nay

Hộp phối quang (ODF) hiện nay rất đa dạng, tùy vào từng mục đích sử dụng mà sẽ có từng loại ODF riêng. Dưới đây là các loại hộp phối quang hay gặp và được sử dụng rộng rãi nhất:

• Hộp phối quang ODF ngoài trời: Đây là loại ODF được thiết kế chuyên dụng để khai thác trong môi trường ngoài trời. Bạn sẽ hay bắt gặp ODF ngoài trời tại các cột điện hoặc được treo tường bên ngoài các tòa nhà hoặc nằm trong các tủ ODF tổng đặt dưới mặt đất bên ngoài trời.
• Hộp phối quang ODF trong nhà: Đây là loại ODF được thiết kế chuyên dụng để lắp đặt trong nhà có mái che chắn. ODF trong nhà thường được treo tường.

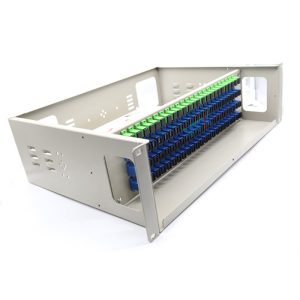

• Hộp phối quang ODF lắp rack: Đây là loại ODF được thiết kế với chiều ngang bằng 19 inch và chiều cao từ 1U đến 2U để lắp đặt trong tủ mạng, tủ rack.
• Tủ ODF tổng: Đây là một loại đặc biệt được thiết kế để đựng các ODF lắp rack tập trung

Thương hiệu ODF nổi tiếng tại Việt Nam

Tại Việt Nam hệ thống mạng quang đang ngày càng phát triển, chính vì vậy thiết bị ODF có nhu cầu ngày càng tăng và kéo theo có rất nhiều hãng sản xuất khác nhau từ hàng nhập khẩu đến hàng sản xuất trong nước.

Nếu kể đến các thương hiệu hộp phối quang ODF chất lượng nhất thì có lẽ đây là 4 cái tên hàng đầu: Hãng Commscope, hãng Alantek, hãng Legrand, hãng KP... Đây đều là các thương hiệu được sử dụng rộng rãi trong các công trình lớn nhỏ trên khắp cả nước.

Nếu đang cần tìm một sản phẩm hộp phối quang ODF tốt thì mình khuyên bạn nên ưu tiên lựa chọn 4 hãng này.
