Máy hàn cáp quang là gì ?

Máy hàn cáp quang là thiết bị chuyên dụng để hàn nối sợi cáp quang bị đứt bằng nguyên lý hàn hồ quang điện. Đây là quá trình hàn điện nóng chảy sử dụng điện cực (kim phóng) ở nhiệt độ trên 1000 độ mới có thể hàn hai sợi quang được làm từ sợi thủy tinh lại với nhau.

Máy hàn sợi quang hầu hết là các thiết bị hàn tự động nên người dùng phải cài đặt trước các thông số hàn hoặc chọn các cài đặt do nhà sản xuất đề xuất để mối hàn được chính xác nhất. Dụng cụ thi công quang luôn luôn đi kèm với máy hàn cáp quang là dao cắt sợi quang. Đây là thiết bị sử dụng để cắt sợi chính xác, vì chất lượng của mối hàn phụ thuộc rất lớn vào chất lượng của góc cắt (góc cắt tiêu chuẩn ≤0.5 độ).

Phân loại máy hàn cáp quang

Trên thị trường hiện nay, có rất nhiều loại máy hàn cáp quang khác nhau, hãng khác nhau nhưng chỉ được chia theo 2 loại công nghệ hàn:

Công nghệ căn chỉnh lõi

Đây là công nghệ mới và hiện đại nhất hiện nay. Nguyên lý của công nghệ này là máy sẽ chiếu 2 ánh sáng vuông góc với nhau vào sợi quang. Phần mềm và camera trong máy hàn sẽ tự động nhận diện lõi sợi quang và căn chỉnh sao cho 2 sợi thẳng hàng trước khi phóng hồ quang.

Các loại máy hàn sử dụng công nghệ này:

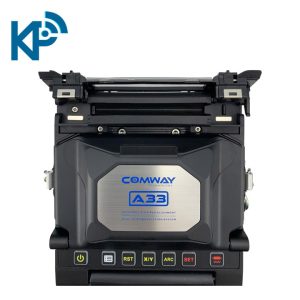

• Comway C5/6, Comway C10… (Mỹ)
• Fujikura 70S, 62S…(Nhật)
• Fitel S178, Fitel S179…(Nhật).
• Inno View 7 (Hàn).
• Sumitomo Z1C (Nhật).

Công nghệ hàn căn chỉnh vỏ

Công nghệ này đã cũ, thường được sử dụng cho các loại máy hàn cáp quang giá rẻ. Thay vì căn chỉnh lõi sợi quang mất nhiều thời gian, máy chỉ căn chỉnh vỏ sợi quang nên thời gian căn chỉnh rất nhanh.

Các loại máy hàn sử dụng công nghệ này:

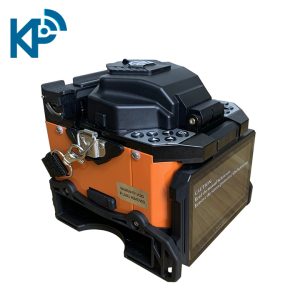

• Skycom T-208H (Trung Quốc)
• Eloik ALK-A3 (Trang Quốc)
• iLsintech Swift KF4A (Hàn Quốc Quốc).

Các loại máy hàn cáp quang sử dụng 2 công nghệ này đều có thể sử dụng hàn nối sợi quang chính xác, nhưng máy hàn công nghệ căn chỉnh lõi có độ chính xác cao hơn giá đắt hơn, máy hàn căn chỉnh vỏ có độ chính xác không bằng nhưng giá máy hàn cáp quang rẻ hơn nhiều.

Nguyên lý hoạt động của máy hàn cáp quang?

Máy hàn quang hoạt động theo nguyên lý phóng hồ quang điện ở nhiệt độ cao để nung chảy 2 đầu sợi quang và hàn chúng lại với nhau. Để làm được điều này, máy phải sử công nghệ phức tạp và chính xác để có thể căn chỉnh 2 sợi đặt thật thẳng hàng trước khi hàn. Ngoài ra, sợi quang trước khi hàn phải được cắt vuông góc 90 độ bằng dao cắt chính xác, sao cho góc cắt không lệch quá 0.5 độ.

Cấu tạo của máy hàn cáp quang?

Tùy từng dòng máy, tùy thiết kế của từng hãng mà máy có thiết kế khác nhau. Tuy nhiên, thông thường, máy hàn quang có cấu tạo gồm các bộ phân chính sau:

• Khối phóng hồ quang: gồm 2 cặp điện cực, mạch tạo cao áp
• Khối nung: Gồm bộ nung ống co nhiệt, được thiết kế chuyển dụng, với nhiệt độ nung từ 150 ~ 250 độ C
• Hệ thống thấu kính: Đây là một trong những bộ phân cực kì quan trọng của máy, nó giúp quan sát, phóng to sợi, và truyền thông tin vị trí sợi đến cho hệ thống căn chỉnh.
• Hệ thống căn chỉnh: Sau khi nhận được các thông tin về vị trí của sợi từ hệ thống thấu kính, máy thực hiện việc căn chỉnh vị trí sợi sao cho thẳng hàng. Hệ thống này bao gồm nhiều motor bước, tự động điều chỉnh

Phụ kiện máy hàn sợi quang

Thông thường một máy bao gồm các phụ kiện sau:

• Pin theo máy, có thể có pin dự phòng
• Adapter sạc pin
• Dao cắt sợi quang
• Kìm tuốt sợi quang
• Kìm tuốt cáp
• Cặp điện cực dự phòng
• Khay làm mát
• Lọ đựng cồn
• Thùng đựng
• Dây đeo
• Cáp nguồn, cáp usb, cáp sạc pin

Đánh giá mối hàn cáp quang.

Hiện nay, hầu như tất cả máy hàn cáp quang đều tự động đánh giá mối hàn sau khi hàn xong. Vì vậy những thông tin dưới đây chỉ mang tính chất tham khảo, giúp người mới làm quen với máy hàn cáp quang có thể tự đánh giá và nâng cao tay nghề hơn.

Mối hàn tốt: Sau khi hàn tất quá trình hàn, người dùng có thể xem hình ảnh mối nối bằng camera X và Y. Có thể bỏ qua 1 số lỗi nhỏ không ảnh hưởng tới đường truyền cáp quang.

Mối hàn kém chất lượng: trên mối nối xuất hiện các điểm màu đen hoặc đường kẻ màu đen, có thể khắc phục bằng cách phóng hồ quang (ARC) thêm 1 lần nữa nhưng không được quá 2 lần. Đối với các trường hợp bị lệch lõi, mối hàn bị phông lên, bắt buộc phải thực hiện lại từ đầu thao tác hàn nối.
