Cáp đồng trục feeder là gì ? Tìm hiểu công dụng và cấu tạo

Trong cuộc sống hiện đại ngày nay cáp đồng trục feeder đang rất phổ biến và được sử dụng ở nhiều thiết bị khác nhau. Vì thế cáp đồng trục Feeder là gì? Cấu tạo và chức năng của cáp Feeder đang được rất nhiều bạn quan tâm.

Hãy cùng Viễn Thông Khải Phong đi tìm hiểu cáp đồng trục feeder là gì, cấu tạo và ứng dụng của nó trong thực tế thông qua bài viết dưới đây nhé.

Cáp đồng trục feeder là gì ?

“Cáp đồng trục feeder” (coaxial feeder cable) là một loại cáp truyền thông chuyên dụng được sử dụng để truyền tải tín hiệu điện tử, đặc biệt là tín hiệu radio tần số cao. Cáp này thường được sử dụng trong các hệ thống truyền hình, viễn thông, mạng truyền hình cáp, và các ứng dụng truyền tải dữ liệu khác.

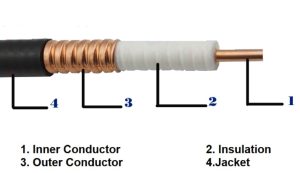

Cấu tạo cáp đồng trục feeder 1/2 và feeder 7/8

Cáp feeder được cấu tạo bởi 4 thành phần chính: Lớp phản xạ trong(Inner conductor), Lớp vật liệu cách nhiệt(Insulation) thường sử dụng vật liệu Foamed PE, Lớp phản xạ ngoài(Outer Conductor) và lớp vỏ bên ngoài(Jacket). Đây là dòng thiết bị được làm từ nhiều vật liệu cao cấp được kiểm nghiệm kỹ càng.

• Lớp phản xạ trong Inner Conductor: Kích thước 8.70mm ± , Vật liệu Đồng
• Lớp vật liệu cách nhiệt Insulation: Kích thước 22.5mm, Vật liệu Foamed PE
• Lớp phản xạ ngoài Outer Conductor: Kích thước 24.9mm, Vật liệu bằng đồng dạng nếp gấp(Annular corrugated copper tube).
• Lớp vỏ bảo vệ ngoài(Jacket): Kích thước 27.1mm, Vật liệu PE cao cấp

Băng tần hoạt động, suy hao cáp đồng trục feeder

Băng tần hoạt động, suy hao cáp đồng trục feeder 1/2

– Dải tần hoạt động: từ 200MHz đến 3000MHz
– Suy hao công suất trung bình/100m cho từng dải tần như sau:

• Băng 800MHz: Suy hao 6.46dB/100m
• Băng 900MHz: Suy hao 6.85dB/100m
• Băng 1800MHz: Suy hao 10.10dB/100m
• Băng 2000MHz: Suy hao 10.70dB/100m
• Băng 2200MHz: Suy hao 11.24dB/100m
• Băng 2500MHz: Suy hao 12.06dB/100m
• Băng 2700MHz: Suy hao 12.61dB/100m

Băng tần hoạt động, suy hao cáp đồng trục feeder 7/8

– Dải tần hoạt động: từ 200MHz đến 3000MHz
– Suy hao công suất trung bình/100m cho từng dải tần như sau:

• Băng 800MHz: Suy hao 3.63dB/100m
• Băng 900MHz: Suy hao 3.88dB/100m
• Băng 1800MHz: Suy hao 5.75dB/100m
• Băng 2000MHz: Suy hao 6.11dB/100m
• Băng 2200MHz: Suy hao 6.45dB/100m
• Băng 2500MHz: Suy hao 6.95dB/100m
• Băng 2700MHz: Suy hao 7.28dB/100m

Ứng dụng dây cáp feeder

Ứng dụng của Feeder thì rất nhiều không chỉ dùng trong tram BTS cho 2G hay 3G . Người ta đồng thời sử dụng Feeder cho việc triển khai các dịch vụ như: Wifi IEEE 802.11 b/g với dãi tần 2,4Ghz; dịch vụ IEEE 802.11 a với tần số 802.11 a. Được ứng dụng ở dàn khoan, hệ thống hàng hải dọc bở biển.

Dòng cáp đồng trục này còn có thể làm việc trong nhiều môi trường khác nhau như: trong lòng đất, ngoài trời, hầm lò…Rất tiện lợi và đảm bảo kết nối tốt tín hiệu. Với thiết kế nhỏ gọn, dễ dàng vận chuyển và lắp đặt được ở mọi không gian khác nhau, đảm bảo cho người sử dụng.

Ngoài ra, người ta còn dùng cáp feeder ở các trạm thu phát Viba Minilink hay Pasolink với dãi tần (7Ghz hay 15 Ghz). Hệ thống Feeder còn ứng dụng trong công nghệ quốc phòng và công nghệ vũ trụ với tần số lên đến vài chục Gigahezt…

Mua cáp đồng trục feeder chính hãng, giá rẻ

Để mua được cáp đồng trục feeder chính hãng các bạn nên lựa chọn nhà cung cấp uy tín, có thương hiệu trên thị trường để không mua phải sản phẩm giả, nhái. Trước khi mua, hãy tìm hiểu đầy đủ thông tin về loại cáp và công ty bán sản phẩm đó, tránh lãng phí thời gian và tiền bạc.

Viễn Thông Khải Phong tự hào là người bạn đồng hành cùng khách hàng tiếp cận với công nghệ  điện tử của hiện tại và tương lai. Chúng tôi cam kết tất cả các sản phẩm đều chính hãng, có chất lượng tốt, có bảo hành, gCO CQ đầy đủ. Công ty sẽ hoàn trả mọi chi phí cho khách hàng nếu như hàng lỗi, không giống mô tả. Khách hàng hợp tác với công ty sẽ nhận được nhiều lợi ích nổi bật như: hỗ trợ vận chuyển và lắp đặt, sự phục vụ nhiệt tình của nhân viên, khi khách hàng cần là công ty có mặt (hoạt động 24/7).
