Đầu nối suy hao quang: Vũ khí bí mật cho mạng lưới viễn thông mạnh mẽ

Đầu nối suy hao tín hiệu hay gọi là tải giả, bộ suy hao quang  đóng vai trò quan trọng đối với hiệu suất mạng. Trong truyền thông quang, việc suy hao tín hiệu là điều chắc chắn. Do đó, bộ suy hao là thiết bị cần thiết để đo suy hao tín hiệu phục vụ cho công tác thi công và đo đạc.

Trong bài viết này, VTKP sẽ giúp bạn đọc trả lời các câu hỏi đầu nối suy hao quang là gì ? Đầu nối suy hao quang được sử dụng để làm gì và Cách sử dụng đầu nối suy hao quang ra sao?

Đầu nối suy hao quang là gì ?

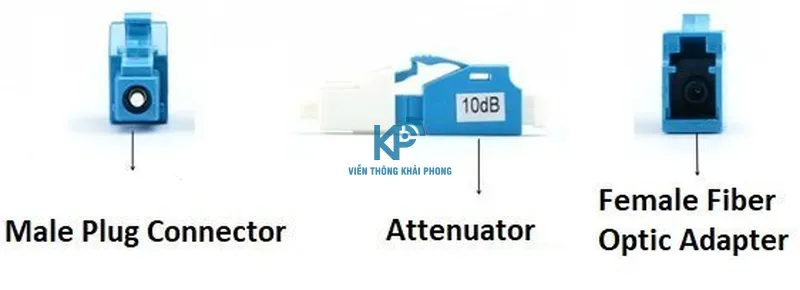

Đầu nối suy hao quang hay còn được gọi là Bộ suy giảm sợi quang cố định, được sử dụng trong thông tin liên lạc sợi quang để giảm công suất sợi quang ở một mức nhất định. Các giá trị suy giảm điển hình nằm trong khoảng từ 1 đến 30 dB. Thông thường, nó có một đầu nối dạng đực (Male) ở một bên để cho phép cắm trực tiếp bộ suy giảm sợi quang vào thiết bị thu hoặc bộ điều hợp. Và có bộ chuyển đổi sợi quang loại cái (Female) ở phía bên kia để cho phép cắm dây nhảy.

Tên bộ suy hao quang dựa trên loại đầu nối và mức suy hao. Ví dụ: Đầu nối suy hao quang LC 10dB có nghĩa là: Bộ suy hao này sử dụng đầu nối sợi quang LC. Và nó có thể giảm 10dB mức công suất của sợi quang.

Cấu tạo của đầu nối suy hao

Mặc dù có rất nhiều loại đầu nối quang nhưng xét về cấu tạo chúng tương đối giống nhau. Chúng đều gồm 3 phần chính: ống nối ferrule, thân đầu nối connector body và khớp nối coupling mechanism.

• Phần thân: Làm bằng kim loại hoặc nhựa, có chức năng bảo vệ các bộ phận bên trong.
• Phần lõi: Làm bằng sứ hoặc ferrule, có chức năng định vị và giữ sợi quang.
• Bộ phận suy hao: Gồm một hoặc nhiều đĩa quang có độ phản xạ thấp, được đặt giữa hai đầu nối sợi quang.

Nguyên lý hoạt động

Khi tín hiệu quang đi qua đầu nối suy hao, một phần năng lượng quang sẽ bị hấp thụ hoặc phản xạ bởi các đĩa quang, dẫn đến việc giảm mức công suất quang của tín hiệu. Mức độ suy hao phụ thuộc vào số lượng và loại đĩa quang được sử dụng.

Các loại đầu nối suy hao quang gồm những loại nào

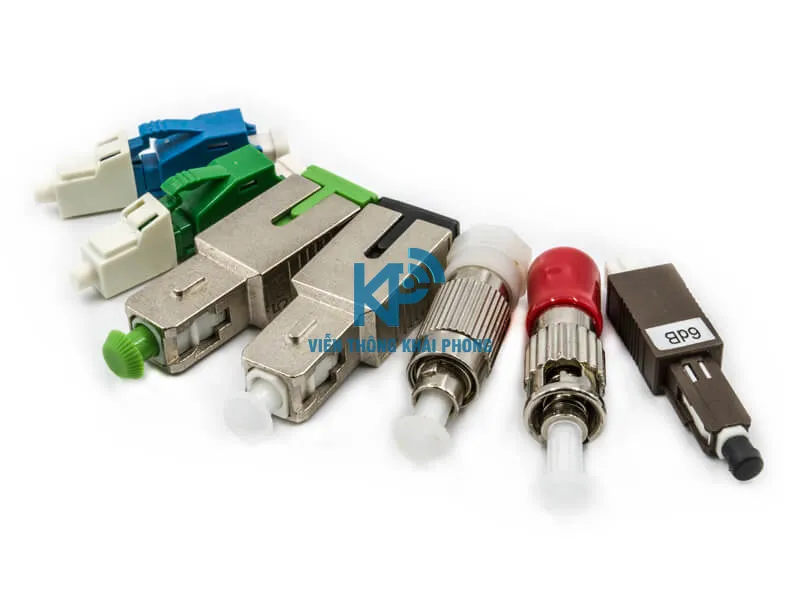

Đầu nối suy hao quang có rất nhiều loại, phù hợp với các loại đầu nối của dây nhảy quang. Như LC, SC, ST, FC và MU với  2 chuẩn kết nối APC và UPC. Mức công suất suy hao thông thường bao gồm: 1dB, 3dB, 5dB, 7dB, 10dB, 15dB, 20dB, 30dB…

Đầu nối suy hao quang cố định

Đầu nối suy hao quang cố định, còn được gọi là loại cắm cố định hoặc loại tích hợp cố định, được sử dụng trong truyền thông cáp quang để giảm mức công suất của sợi quang xuống một mức độ nhất định. Chúng có các giá trị cố định được quy định bằng decibel (dB), thường dao động từ 1dB đến 30dB.

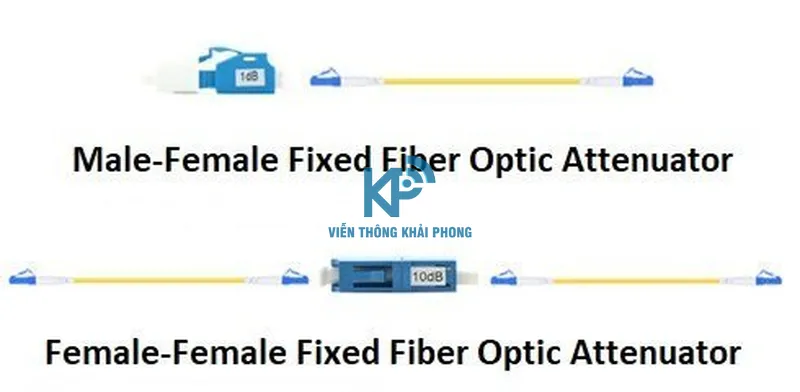

Thông thường, một đầu của thiết bị này có dạng đầu cắm đực, cho phép kết nối trực tiếp với thiết bị thu hoặc bộ chuyển đổi trong bảng patch panel. Đầu còn lại thường là dạng đầu cái, cho phép kết nối với dây nhảy quang (như hình ảnh minh họa bên dưới).

Tên gọi của đầu nối suy hao quang cố định thường dựa trên loại đầu nối và mức độ suy hao. Ví dụ, “Đầu nối suy hao quang cố định LC 10dB” cho biết đầu nối này sử dụng đầu nối sợi quang LC và có khả năng giảm mức công suất tín hiệu quang xuống 10dB. Chúng được ứng dụng rộng rãi trong các mạng viễn thông, cơ sở kiểm tra sợi quang, hệ thống LAN và CATV.

Đầu nối suy hao quang biến đổi

Đầu nối suy hao quang biến đổi (hay còn gọi là đầu nối suy hao quang có thể điều chỉnh) có khả năng thay đổi mức độ suy hao trong một phạm vi nhất định. Chúng thường có dạng nội tuyến, trông giống như dây nhảy quang và có một bộ phận điều chỉnh ở giữa thiết bị để thay đổi mức độ suy hao theo mong muốn. Ngoài ra còn có loại đầu nối suy hao quang biến đổi cầm tay, thường được sử dụng như thiết bị kiểm tra, và loại nội tuyến như chúng ta đã đề cập ở trên.

Khi nào thì cần sử dụng bộ suy hao quang

Nói chung, các hệ thống đa chế độ (Multi-mode) không cần dùng bộ suy hao quang vì các nguồn đa chế độ hiếm khi có đủ công suất đầu ra để bão hòa máy thu. Thay vào đó, các hệ thống đơn chế độ (Single-mode), đặc biệt là các liên kết ngắn, thường có quá nhiều năng lượng và cần bộ suy hao. Do đó, đầu nối suy hao sợi quang thường là loại đơn mode.

Loại được sử dụng phổ biến nhất là đầu nối suy hao sợi quang singlemode LC từ cái (Female ) sang đực (Male) và từ cái sang cái. Không giống như loại phổ biến từ cái sang đực đã đề cập ở trên. Bộ suy hao sợi quang từ cái sang cái có bộ chuyển đổi sợi quang loại cái ở cả hai đầu. Do đó còn được gọi là bộ suy hao loại bộ chuyển đổi sợi quang. Chúng có thể được sử dụng làm bộ điều hợp và bộ suy giảm cùng một lúc.

Cách sử dụng Đầu nối suy hao quang là gì ?

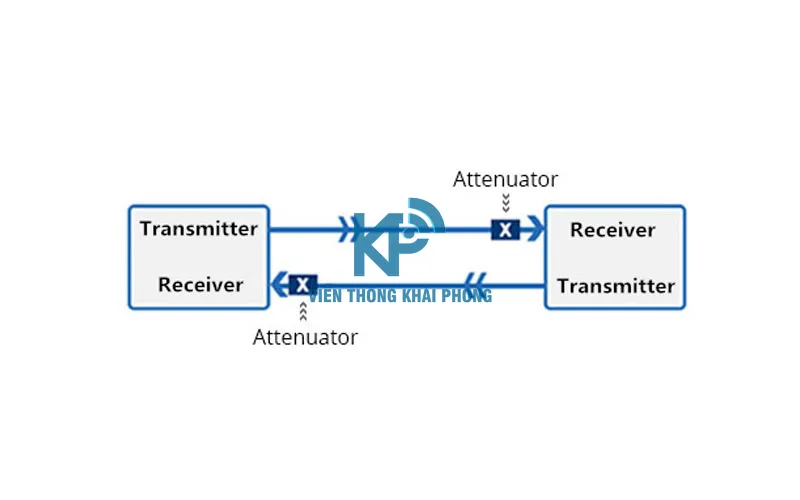

Như thể hiện trong hình bên dưới, các đầu nối suy hao sợi quang phải luôn được lắp đặt ở đầu thu của liên kết (X trong hình vẽ). Điều này sẽ giúp thuận tiện hơn khi kiểm tra công suất máy thu trước và sau khi suy giảm. Hoặc trong khi điều chỉnh nó bằng Máy đo công suất ở máy thu. Cộng với mọi phản xạ sẽ bị suy giảm trên đường quay trở lại nguồn.

Đối với loại đầu nối suy hao từ nữ sang nam, chúng ta có thể cắm dây nhảy vào bộ chuyển đổi sợi quang nữ của bộ suy giảm. Và sau đó cắm trực tiếp đầu nối nam của bộ suy giảm vào thiết bị. Đối với đầu nối suy hao sợi quang cố định từ nữ sang đầu nữ, chúng ta nên cắm hai nhảy vào hai bộ chuyển đổi sợi quang nữ của bộ suy giảm (hiển thị trong hình bên dưới).

Kết luận

Đối với các kết nối chế độ đơn (Singlemode) với khoảng cách gần thì việc sử dụng Đầu nối suy hao quang là việc vô cũng cần thiết. Viễn Thông Khải Phong cung cấp nhiều loại đầu nối suy hao sợi quang đơn mode nhiều loại kết nối với giá trị suy giảm tùy chọn từ 1dB đến 30dB. Chúng được sử dụng trực tiếp trên các đầu nối cáp quang và cung cấp mức độ suy giảm quang học cố định.

Đầu nối suy hao của chúng tôi có suy hao phản hồi thấp và hoạt động ở cả dải bước sóng 1310nm và 1550nm. Có sẵn các loại đầu nối sợi quang LC và SC, ST với các chuẩn UPC hoặc APC tùy chọn.
